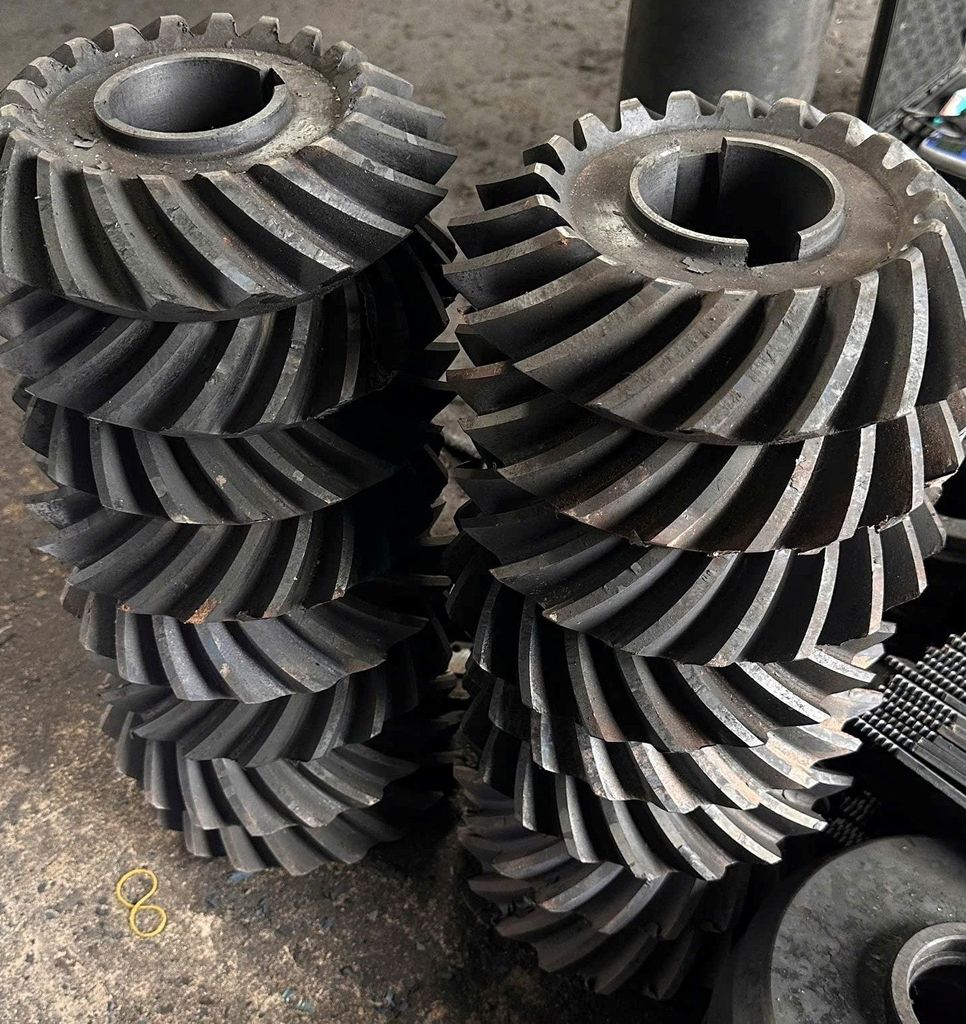

XỬ LÝ NHIỆT THẤM CACBON CHO NHÔNG HỘP SỐ
7
1. Mục đích
Nhông hộp số làm việc trong điều kiện ma sát, tải trọng và va đập cao, nên cần:
- Bề mặt rất cứng (58–62 HRC) chống mài mòn
- Lõi dẻo dai chống gãy vỡ
👉 Thấm cacbon là giải pháp tối ưu để đạt cấu trúc “cứng ngoài – dai trong”.
2. Vật liệu phù hợp
- Thép thấm cacbon: 20MnCr5, 20CrMnTi, SCM420
- Hàm lượng C thấp (~0.2%) giúp lõi dẻo sau nhiệt luyện
3. Quy trình công nghệ
Bước 1: Thấm cacbon
- Nhiệt độ: 900–950°C
- Môi trường: khí (Endogas + CH₄)
- Thời gian: 5–10 giờ
- Chiều sâu lớp thấm: 0.8–1.2 mm
Bước 2: Khuếch tán
- 850–900°C
- Làm đều nồng độ cacbon, giảm giòn bề mặt
Bước 3: Tôi
- Làm nguội bằng dầu hoặc khí áp suất cao
- Tạo lớp martensite cứng
Bước 4: Ram thấp
- 150–200°C
- Giảm ứng suất, ổn định kích thước
4. Kết quả đạt được
- Độ cứng bề mặt: 58–62 HRC
- Lõi: 30–40 HRC
- Tăng tuổi thọ nhông 3–6 lần
- Giảm mài mòn và tiếng ồn khi vận hành
5. Lưu ý quan trọng
- Kiểm soát biến dạng sau tôi (rất quan trọng với nhông chính xác cao)
- Tránh quá thấm → lớp giòn, nứt
- Gia công tinh (mài răng) sau nhiệt luyện
- Có thể kết hợp shot peening tăng bền mỏi
6. Ứng dụng
- Nhông xe máy, ô tô
- Bánh răng hộp giảm tốc
- Truyền động công nghiệp tải nặng
📞 CÔNG TY CỔ PHẦN NHIỆT LUYỆN MIỀN NAM
Hotline: 0978883773 – 0585988898
Email: Nhietluyenmiennam@gmail.com
Website: Nhietluyenmiennam.vn
#nhietluyen #thamcacbon #banhrang #nhonghopso #xulynhiet #thepco khi
