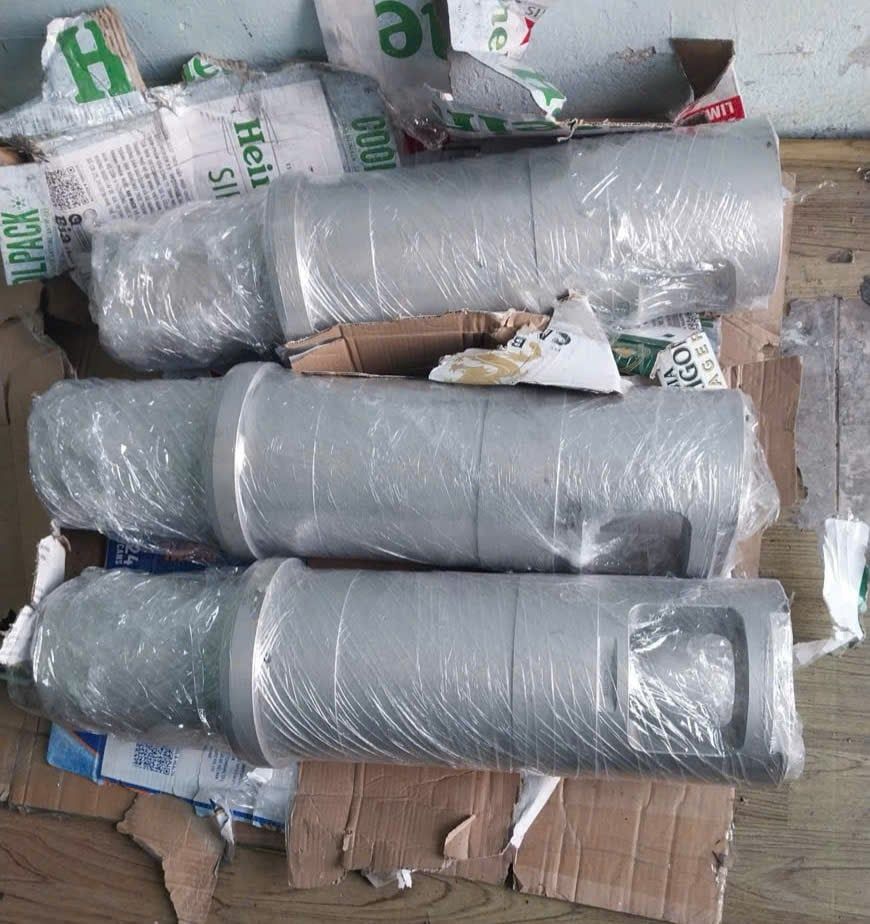

THẤM NITƠ CHO THÉP SKD61
SKD61 (tương đương H13) là thép khuôn làm việc nóng, thường dùng cho khuôn đúc áp lực và khuôn ép nhôm. Để nâng cao khả năng chống mài mòn, chống dính kim loại và tăng tuổi thọ, thấm nitơ là giải pháp rất hiệu quả sau nhiệt luyện.
1. Mục đích thấm nitơ
- Tăng độ cứng bề mặt (900–1100 HV)
- Tăng khả năng chống mài mòn và chống dính nhôm
- Cải thiện chống nứt nhiệt (heat checking)
- Giữ nguyên kích thước → biến dạng rất thấp
2. Điều kiện trước khi thấm
- SKD61 phải được tôi và ram ổn định trước (48–52 HRC)
- Bề mặt được gia công hoàn thiện (đánh bóng/mài)
3. Quy trình thấm nitơ
- Nhiệt độ: 500–550°C
- Thời gian: 10–40 giờ (tùy chiều sâu yêu cầu)
- Môi trường: khí NH₃ hoặc plasma
Quá trình này không cần tôi lại, do nhiệt độ thấp hơn nhiệt độ ram.
4. Kết quả đạt được
- Lớp thấm dày khoảng 0.2 – 0.5 mm
- Bề mặt rất cứng, lõi vẫn giữ độ dai
- Tăng tuổi thọ khuôn từ 2–5 lần tùy điều kiện làm việc
5. Lưu ý kỹ thuật
- Tránh thấm quá sâu → dễ giòn lớp bề mặt
- Kiểm soát lớp “trắng” (compound layer) để tránh bong tróc
- Với khuôn chính xác cao nên kết hợp nhiệt luyện chân không + thấm nitơ
Kết luận
Thấm nitơ là bước xử lý bề mặt quan trọng giúp SKD61 làm việc ổn định trong môi trường nhiệt độ cao, giảm mài mòn và kéo dài tuổi thọ khuôn đáng kể.
📲0978883773
📲 0585988898
📥Nhietluyenmiennam@gmail.com
📥Nhietluyenmiennam.vn
#nhiệtluyệnmiềnnam #nhiệtluyệnchânkhông
#thấmcacbon
#thấmnito
#ủmềm #ram
#nhietluyen 🔥
