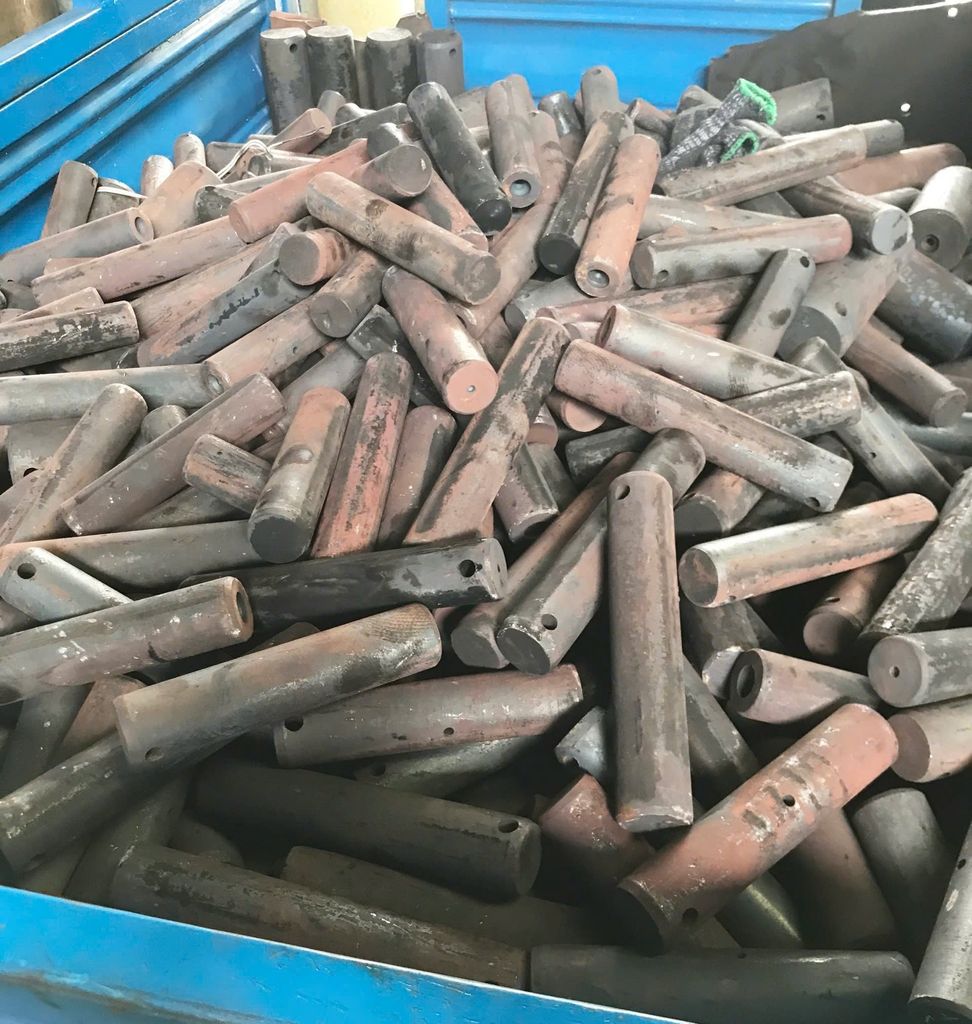

QUY TRÌNH Ủ SUS440C
SUS440C là thép không gỉ mactenxit có hàm lượng C và Cr cao, thường dùng cho dao, bạc đạn, khuôn chống mài mòn. Mục đích của quá trình ủ là làm mềm vật liệu để dễ gia công, giảm ứng suất và ổn định tổ chức. Các datasheet kỹ thuật của SUS440C đều khuyến nghị vùng ủ khoảng 845–900°C và làm nguội rất chậm trong lò.
🔧 Quy trình ủ khuyến nghị (ủ cầu hóa / ủ mềm)
1) Gia nhiệt sơ bộ
- 650–700°C
- Giữ 30–60 phút
👉 Giúp giảm sốc nhiệt, đặc biệt với chi tiết dày hoặc khuôn
2) Nâng nhiệt độ ủ
- 850–880°C
- Có thể dùng dải: 845–900°C
- Giữ nhiệt: 1–2 giờ
- Chi tiết nhỏ: 60–90 phút
- Chi tiết dày: 90–120 phút
3) Làm nguội trong lò (rất quan trọng)
- Tốc độ nguội: 10–30°C/giờ
- Nguội chậm xuống khoảng 600°C
- Sau đó để nguội trong không khí đến nhiệt độ phòng
👉 Không làm nguội nhanh bằng gió hoặc dầu vì dễ tăng cứng trở lại.
📊 Độ cứng sau ủ
- Mục tiêu: ≤ 269 HB
- Thực tế thường đạt: 230–260 HB
🔬 Tổ chức sau ủ
Sau ủ, SUS440C có tổ chức:
- nền ferit / mactenxit phân hủy
- cacbit cầu hóa phân bố đều
👉 Tổ chức này giúp phay, tiện, mài và khoan dễ hơn rất nhiều trước khi tôi cứng.
⚠️ Lưu ý kỹ thuật
- Nên dùng lò chân không hoặc khí bảo vệ để tránh oxy hóa và mất cacbon bề mặt
- Sau gia công tinh mới tiến hành tôi + ram để đạt 58–60 HRC
- Với dao hoặc chi tiết chính xác cao, nên ủ khử ứng suất sau gia công thô
📞 CÔNG TY CỔ PHẦN NHIỆT LUYỆN MIỀN NAM
Hotline: 0978883773 – 0585988898
Email: Nhietluyenmiennam@gmail.com
Website: Nhietluyenmiennam.vn
#nhietluyen #SUS440C #u_thep #thepkhonggi #xulynhiet #thepkhuon
