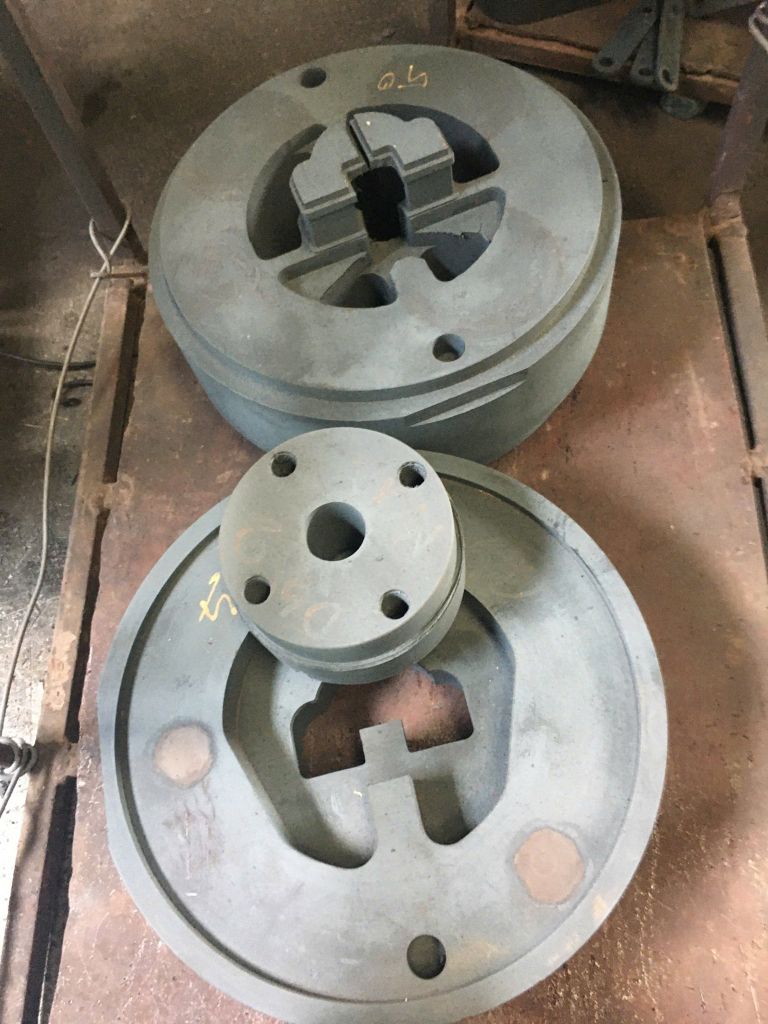

NHIỆT LUYỆN THÉP SKD61 / H13 CHO KHUÔN DẬP NÓNG
Trong ngành chế tạo khuôn, thép SKD61 (H13) là loại thép khuôn dập nóng được sử dụng rất phổ biến nhờ khả năng chịu nhiệt cao, chống nứt nhiệt và độ bền tốt trong môi trường làm việc khắc nghiệt. Tuy nhiên, để phát huy tối đa các đặc tính này, quá trình nhiệt luyện phải được kiểm soát chặt chẽ về nhiệt độ, thời gian và tốc độ làm nguội.
1. Đặc điểm của thép SKD61 / H13
SKD61 là thép khuôn dập nóng thuộc nhóm thép hợp kim Cr–Mo–V với thành phần hợp kim chính:
Cr (Crom): tăng khả năng chống mài mòn và chịu nhiệt
Mo (Molypden): cải thiện độ bền ở nhiệt độ cao
V (Vanadi): tạo carbide bền, tăng độ cứng nóng
Nhờ thành phần hợp kim này, SKD61 có những đặc tính quan trọng:
Khả năng chịu nhiệt độ làm việc cao
Chống nứt do sốc nhiệt
Độ dai tốt hơn nhiều so với thép khuôn dập nguội
Khả năng giữ độ cứng ở nhiệt độ cao
Vì vậy thép SKD61 thường được sử dụng cho:
Khuôn dập nóng
Khuôn đúc áp lực nhôm
Khuôn ép kim loại nóng
Khuôn rèn
2. Quy trình nhiệt luyện cơ bản cho SKD61
Gia nhiệt sơ bộ (Preheating)
Gia nhiệt theo nhiều bậc giúp giảm chênh lệch nhiệt độ giữa lõi và bề mặt, tránh nứt do sốc nhiệt.
Thông thường:
Bậc 1: 550 – 600°C
Bậc 2: 800 – 850°C
Gia nhiệt nhiều bậc giúp thép đạt trạng thái ổn định trước khi nung lên nhiệt độ tôi.
Austenit hóa (tôi)
Sau giai đoạn gia nhiệt, thép được nung đến nhiệt độ austenit hóa:
1000 – 1050°C
Trong quá trình này:
Carbide hòa tan một phần vào nền thép
Tạo tổ chức austenite
Sau đó chi tiết được làm nguội bằng khí áp suất cao hoặc dầu, tùy theo kích thước và hình dạng chi tiết.
Ram (Tempering)
Ram là bước đặc biệt quan trọng đối với thép SKD61.
Thông thường cần ram 2 – 3 lần.
Nhiệt độ ram phổ biến:
550 – 650°C
Mục đích của quá trình ram:
Giảm ứng suất sau khi tôi
Ổn định tổ chức martensite
Tăng độ dai cho thép
3. Độ cứng sau nhiệt luyện
Sau khi nhiệt luyện đúng quy trình, độ cứng của SKD61 thường đạt:
44 – 52 HRC
Đây là mức độ cứng phù hợp giúp khuôn:
Chịu được nhiệt độ cao
Hạn chế nứt nhiệt khi làm việc
Đảm bảo độ bền và tuổi thọ khuôn
Nếu độ cứng quá cao, khuôn dễ xảy ra hiện tượng nứt do sốc nhiệt trong quá trình dập nóng.
4. Các lỗi thường gặp khi nhiệt luyện SKD61
Nứt nhiệt (Heat checking)
Đây là hiện tượng xuất hiện các vết nứt nhỏ trên bề mặt khuôn sau nhiều chu kỳ làm việc nóng – nguội.
Nguyên nhân:
Nhiệt luyện không đúng quy trình
Độ cứng quá cao
Bề mặt khuôn chịu sốc nhiệt liên tục
Biến dạng sau nhiệt luyện
Nguyên nhân:
Gia nhiệt không đồng đều
Làm nguội quá nhanh
Hình dạng khuôn phức tạp
Giải pháp:
Sử dụng lò nhiệt luyện chân không
Kiểm soát tốc độ làm nguội phù hợp
Độ cứng không đồng đều
Nguyên nhân có thể do:
Nhiệt độ austenit hóa không ổn định
Thời gian giữ nhiệt chưa đủ
Phân bố nhiệt trong lò không đồng đều
5. Xử lý bề mặt để tăng tuổi thọ khuôn
Sau khi nhiệt luyện, nhiều khuôn SKD61 còn được xử lý bề mặt để tăng khả năng chống mài mòn:
Thấm nitơ (Nitriding)
Phủ PVD
Các phương pháp này giúp:
Tăng độ cứng bề mặt
Giảm ma sát
Chống dính kim loại nóng
Nhờ đó tuổi thọ khuôn có thể tăng lên đáng kể.
6. Vai trò của đơn vị nhiệt luyện
Đối với thép khuôn dập nóng như SKD61, chỉ cần sai lệch nhỏ trong quá trình nhiệt luyện cũng có thể dẫn đến:
Nứt khuôn
Cong vênh
Giảm tuổi thọ khuôn
Vì vậy, việc lựa chọn đơn vị nhiệt luyện có kinh nghiệm và thiết bị hiện đại là yếu tố quan trọng giúp đảm bảo chất lượng khuôn.
Công ty Cổ phần Nhiệt luyện Miền Nam luôn kiểm soát chặt chẽ các thông số nhiệt luyện đối với thép SKD61 / H13 nhằm đảm bảo khuôn đạt độ cứng ổn định, hạn chế nứt nhiệt và nâng cao tuổi thọ trong quá trình làm việc.
📲0978883773
📲0585988898
📥Nhietluyenmiennam@gmail.com
📥Nhietluyenmiennam.vn
#nhiệtluyệnmiềnnam
#nhiệtluyệnchânkhông
#thấmcacbon
#thấmnito
#ủmềm
#ram
#nhietluyen
