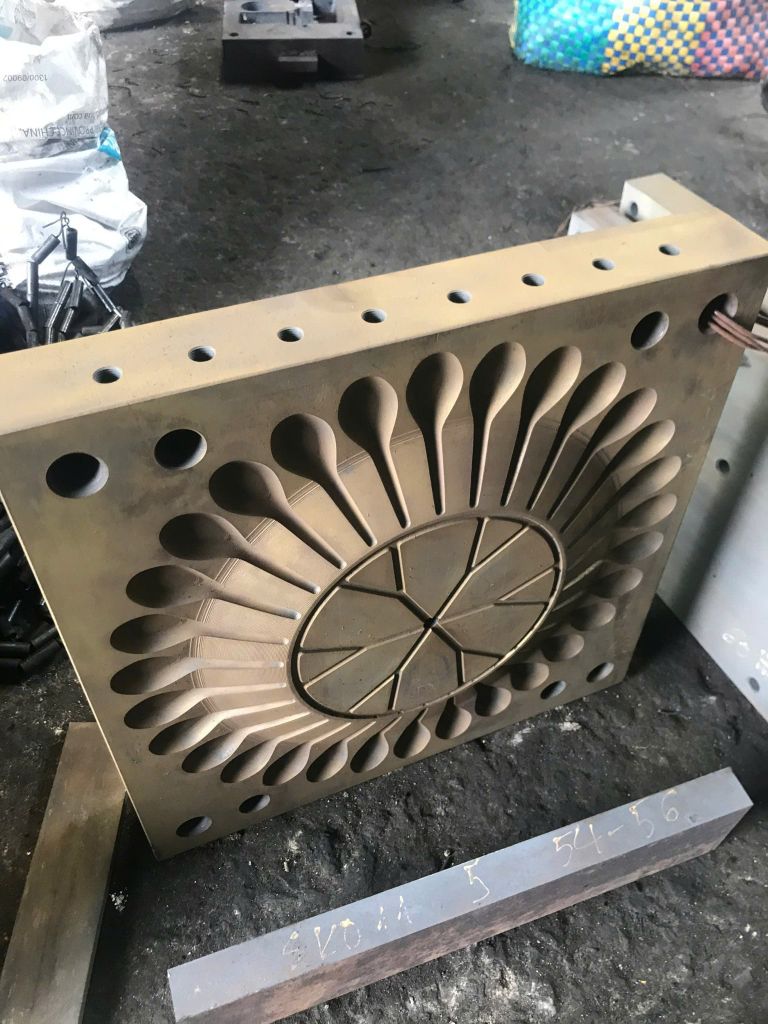

NHIỆT LUYỆN THÉP SKD11 – CÁC LỖI THƯỜNG GẶP VÀ CÁCH KHẮC PHỤC

SKD11 là một trong những loại thép khuôn dập nguội được sử dụng phổ biến trong ngành cơ khí và khuôn mẫu nhờ các đặc tính:

• Độ cứng cao

• Khả năng chống mài mòn tốt

• Độ ổn định kích thước khá tốt sau nhiệt luyện

Tuy nhiên, nếu quy trình nhiệt luyện không được kiểm soát chặt chẽ, thép SKD11 có thể gặp nhiều vấn đề như nứt, cong vênh hoặc không đạt độ cứng yêu cầu.

1. Nứt sau khi tôi

Nguyên nhân

Đây là lỗi nghiêm trọng nhất trong nhiệt luyện SKD11.

Một số nguyên nhân phổ biến gồm:

• Gia nhiệt quá nhanh

• Chênh lệch nhiệt độ lớn giữa lõi và bề mặt

• Làm nguội quá nhanh

• Thiết kế góc khuôn quá sắc

• Ứng suất dư lớn sau gia công

SKD11 có hàm lượng cacbon và crom cao, nên độ giòn sau khi tôi cũng cao nếu xử lý không đúng quy trình.

Cách khắc phục

• Gia nhiệt theo nhiều bậc (preheating)

• Kiểm soát tốc độ làm nguội phù hợp

• Bo góc khuôn hợp lý

• Thực hiện ram ngay sau khi tôi

2. Cong vênh sau nhiệt luyện

Nguyên nhân

Cong vênh thường xuất phát từ:

• Gia nhiệt không đồng đều

• Làm nguội không đều giữa các vùng của chi tiết

• Hình dạng chi tiết phức tạp

• Phân bố ứng suất không đồng đều

Ngoài ra, các chi tiết có tỷ lệ chiều dài / chiều dày lớn rất dễ bị biến dạng.

Cách khắc phục

• Sử dụng nhiệt luyện chân không để kiểm soát nhiệt độ đồng đều

• Sắp xếp chi tiết hợp lý trong lò

• Làm nguội có kiểm soát

• Có thể sử dụng tôi phân cấp (martempering)

3. Độ cứng không đạt yêu cầu

Độ cứng sau nhiệt luyện SKD11 thường yêu cầu:

58 – 62 HRC

Nguyên nhân

• Nhiệt độ tôi không đủ cao

• Thời gian giữ nhiệt chưa đủ

• Ram quá nhiều lần hoặc nhiệt độ ram quá cao

• Thành phần thép không đúng tiêu chuẩn

Cách khắc phục

• Kiểm soát chính xác nhiệt độ austenit hóa

• Tối ưu thời gian giữ nhiệt

• Kiểm tra lại quy trình ram

4. Mài mòn không đều khi sử dụng

Trong một số trường hợp, khuôn SKD11 sau khi sử dụng bị mòn cục bộ hoặc mòn không đều.

Nguyên nhân

• Tổ chức kim loại không đồng đều

• Carbide phân bố không tốt

• Nhiệt luyện không đạt trạng thái tối ưu

Cách khắc phục

• Kiểm soát quá trình austenit hóa và ram

• Áp dụng xử lý lạnh sâu (cryogenic treatment) để ổn định tổ chức martensite

5. Biến đổi kích thước sau nhiệt luyện

SKD11 có thể xuất hiện thay đổi kích thước sau tôi và ram.

Nguyên nhân

• Chuyển biến tổ chức martensite

• Austenite dư còn nhiều sau khi tôi

• Ram chưa đủ để ổn định tổ chức

Cách khắc phục

• Sử dụng xử lý lạnh sâu (-70°C đến -196°C)

• Ram nhiều lần để ổn định tổ chức thép

6. Một số lưu ý quan trọng khi nhiệt luyện SKD11

Để đạt hiệu quả tối ưu, quy trình nhiệt luyện SKD11 thường gồm các bước:

1. Gia nhiệt sơ bộ

   • 650°C

   • 850°C

2. Austenit hóa

   • 1020 – 1050°C

3. Làm nguội

   • Khí áp suất cao hoặc dầu

4. Ram

   • 2 – 3 lần ở khoảng 500 – 550°C

Quy trình này giúp đạt:

• Độ cứng cao

• Tổ chức martensite ổn định

• Giảm nguy cơ nứt và cong vênh

• 📲0978883773
  📲 0585988898
  📥Nhietluyenmiennam@gmail.com
  📥Nhietluyenmiennam.vn
  #nhiệtluyệnmiềnnam #nhiệtluyệnchânkhông
  #thấmcacbon
  #thấmnito
  #ủmềm#ram
  #nhietluyen
