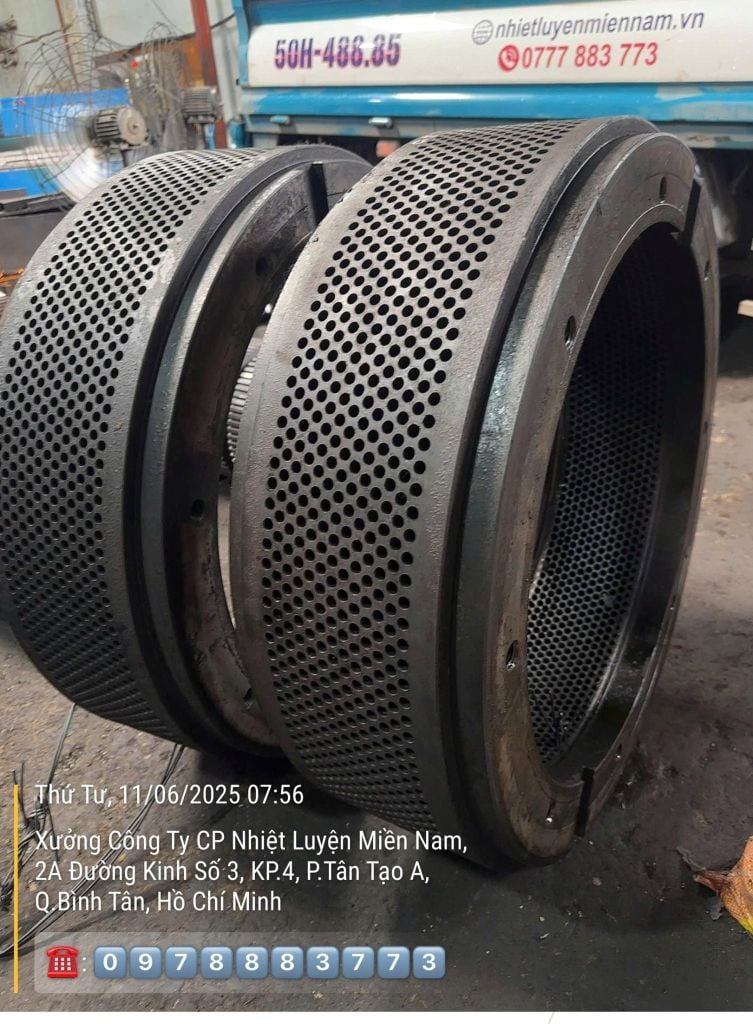

TIẾP THEO: NHIỆT LUYỆN THÉP SCM440 (42CrMo4)
6
🔧 4. Quy trình nhiệt luyện tối ưu cho SCM440
✔ Ủ (Annealing – nếu cần gia công)
- 830–850°C → làm nguội chậm trong lò
👉 Giảm độ cứng, dễ gia công cơ khí
✔ Tôi (Quenching)
- Nhiệt độ: 840–870°C
- Giữ nhiệt: 20–40 phút (tùy chiều dày)
- Môi trường: dầu (hạn chế nứt)
👉 Đạt tổ chức martensite, độ cứng ~ 55–58 HRC
✔ Ram (Tempering – bắt buộc)
- 500–650°C (tùy yêu cầu cơ tính)
- Giữ nhiệt: 1–2 giờ
👉 Sau ram: - Độ cứng: 28–45 HRC
- Tổ chức: tempered martensite
- Tăng mạnh độ dai và độ bền mỏi
📊 5. Tính chất sau nhiệt luyện
- Độ bền kéo: 900–1100 MPa
- Độ dai va đập tốt
- Chống mài mòn trung bình – cao
👉 Rất phù hợp chi tiết chịu tải động
⚙️ 6. Ứng dụng điển hình
- Trục máy, trục truyền động
- Bánh răng tải nặng
- Bu lông cường độ cao
- Chi tiết khuôn chịu lực
⚠️ 7. Lưu ý kỹ thuật quan trọng
- Tránh tôi nước → dễ nứt
- Ram ngay sau tôi để tránh ứng suất dư
- Chi tiết lớn cần tôi phân cấp hoặc tôi đẳng nhiệt để giảm cong
- Có thể tôi cao tần bề mặt nếu cần tăng chống mài mòn
🎯 Kết luận
👉 SCM440 là thép hợp kim có tính đa dụng rất cao:
- Tôi + ram đúng quy trình → đạt cứng – bền – dai cân bằng
- Phù hợp cho chi tiết cơ khí chịu tải nặng và làm việc lâu dài
📞 CÔNG TY CỔ PHẦN NHIỆT LUYỆN MIỀN NAM
Hotline: 0978883773 – 0585988898
Email: Nhietluyenmiennam@gmail.com
Website: Nhietluyenmiennam.vn
#nhietluyen #SCM440 #toiram #thephopkim #xulynhiet #cokhi
