NHIỆT LUYỆN THẤM NITƠ – GIẢI PHÁP TĂNG TUỔI THỌ KHUÔN VỚI BIẾN DẠNG GẦN NHƯ BẰNG KHÔNG

NHIỆT LUYỆN THẤM NITƠ – GIẢI PHÁP TĂNG TUỔI THỌ KHUÔN VỚI BIẾN DẠNG GẦN NHƯ BẰNG KHÔNG

Trong các phương pháp xử lý bề mặt, thấm nitơ (Nitriding) được đánh giá là một trong những công nghệ giúp tăng độ cứng bề mặt, chống mài mòn và chống ăn mòn mà vẫn giữ nguyên kích thước chi tiết. Vì vậy, phương pháp này được sử dụng rộng rãi trong khuôn mẫu, trục, bánh răng và các chi tiết chính xác.

1. Nguyên lý của quá trình thấm nitơ

Thấm nitơ là quá trình khuếch tán nguyên tử nitơ vào bề mặt thép ở nhiệt độ tương đối thấp, thường trong khoảng:

• 480 – 580°C

Quá trình diễn ra trong môi trường:

• Khí amoniac (NH₃) phân hủy

• Plasma (ion nitơ hoạt tính)

• Muối thấm nitơ

Khi ở nhiệt độ thích hợp:

1. NH₃ phân hủy tạo nitơ nguyên tử

2. Nitơ khuếch tán vào bề mặt thép

3. Hình thành các hợp chất nitrua cứng với các nguyên tố hợp kim

2. Tổ chức lớp thấm nitơ

Sau quá trình thấm, lớp bề mặt thép sẽ gồm hai vùng chính:

2.1. Lớp hợp chất (Compound layer)

• Nằm ngoài cùng

• Gồm các pha nitrua như:

  • ε (Fe₂–₃N)

  • γ’ (Fe₄N)

• Độ cứng rất cao:

  • 900 – 1200 HV

Lớp này có khả năng:

• Chống mài mòn

• Chống ăn mòn

• Giảm ma sát

2.2. Lớp khuếch tán (Diffusion zone)

• Nằm dưới lớp hợp chất

• Nitơ hòa tan trong nền thép

• Tạo các nitrua hợp kim (CrN, AlN, MoN…)

Đặc điểm:

• Độ cứng giảm dần theo chiều sâu

• Tăng khả năng chịu mỏi và chịu tải

3. Các phương pháp thấm nitơ phổ biến

3.1. Thấm nitơ khí

• Sử dụng khí NH₃

• Nhiệt độ: 500 – 550°C

• Thời gian: 10 – 60 giờ

Ưu điểm:

• Quy trình ổn định

• Phù hợp nhiều loại chi tiết

3.2. Thấm nitơ plasma (ion nitriding)

• Sử dụng plasma trong buồng chân không

• Nitơ được ion hóa và bắn vào bề mặt thép

Ưu điểm:

• Kiểm soát lớp thấm chính xác

• Biến dạng rất thấp

• Bề mặt sạch

Phù hợp:

• Khuôn chính xác

• Chi tiết có hình dạng phức tạp

4. Ưu điểm nổi bật của thấm nitơ

So với thấm cacbon, thấm nitơ có nhiều lợi thế:

1. Biến dạng cực thấp

• Do nhiệt độ xử lý thấp

• Hầu như không cần gia công lại sau thấm

2. Không cần tôi sau thấm

• Độ cứng đạt được ngay trong quá trình thấm

• Giảm nguy cơ nứt và cong vênh

3. Tăng khả năng chống mài mòn và ăn mòn

• Lớp nitrua rất cứng và ổn định

4. Tăng độ bền mỏi

• Nhờ lớp khuếch tán chịu ứng suất tốt

5. Các loại thép phù hợp với thấm nitơ

Thấm nitơ đạt hiệu quả cao nhất với các loại thép chứa nguyên tố tạo nitrua:

• Thép khuôn dập nóng: SKD61, H13

• Thép hợp kim: SCM440, 42CrMo

• Thép khuôn nhựa: P20, 1.2738

• Thép chuyên dụng cho thấm nitơ: 38CrMoAl

Các nguyên tố như:

• Cr

• Mo

• Al

• V

sẽ tạo các nitrua cứng, giúp tăng hiệu quả lớp thấm.

6. Chiều sâu lớp thấm nitơ

Chiều sâu lớp thấm thường trong khoảng:

• 0,1 – 0,6 mm tùy yêu cầu kỹ thuật

• Độ cứng bề mặt:

  • 900 – 1200 HV

Lớp thấm thường mỏng hơn thấm cacbon nhưng:

• Cứng hơn

• Biến dạng thấp hơn

• Phù hợp chi tiết chính xác

7. Ứng dụng thực tế của thấm nitơ

Thấm nitơ được sử dụng rộng rãi cho:

• Khuôn dập nóng

• Khuôn ép nhôm, ép đồng

• Trục vít máy ép nhựa

• Bánh răng chính xác

• Cam, trục, bạc trượt

Những chi tiết này yêu cầu:

• Chống mài mòn

• Chống dính kim loại nóng

• Ổn định kích thước

8. Các yếu tố cần kiểm soát trong quá trình thấm nitơ

Để đạt chất lượng ổn định, cần kiểm soát:

• Thành phần và lưu lượng khí NH₃

• Nhiệt độ thấm

• Thời gian xử lý

• Độ dày lớp hợp chất

Nếu kiểm soát không tốt có thể gây:

• Lớp trắng quá dày, dễ bong tróc

• Độ cứng không đồng đều

• Giảm tuổi thọ chi tiết

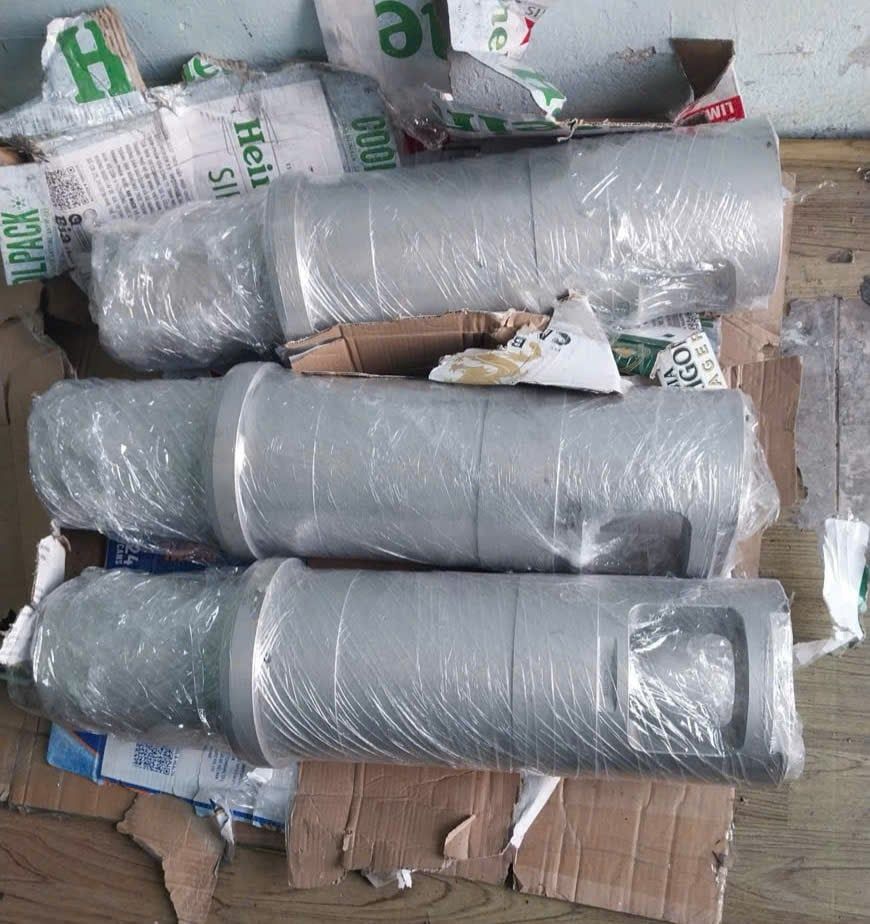

Công ty Cổ phần Nhiệt luyện Miền Nam áp dụng quy trình thấm nitơ được kiểm soát chặt chẽ về nhiệt độ, thời gian và thành phần khí, nhằm đảm bảo lớp thấm đồng đều, độ cứng ổn định và hạn chế tối đa biến dạng cho khuôn và chi tiết của khách hàng.

📲0978883773
📲 0585988898
📥Nhietluyenmiennam@gmail.com
📥Nhietluyenmiennam.vn
#nhiệtluyệnmiềnnam #nhiệtluyệnchânkhông
#thấmcacbon
#thấmnito
#ủmềm#ram
#nhietluyen
