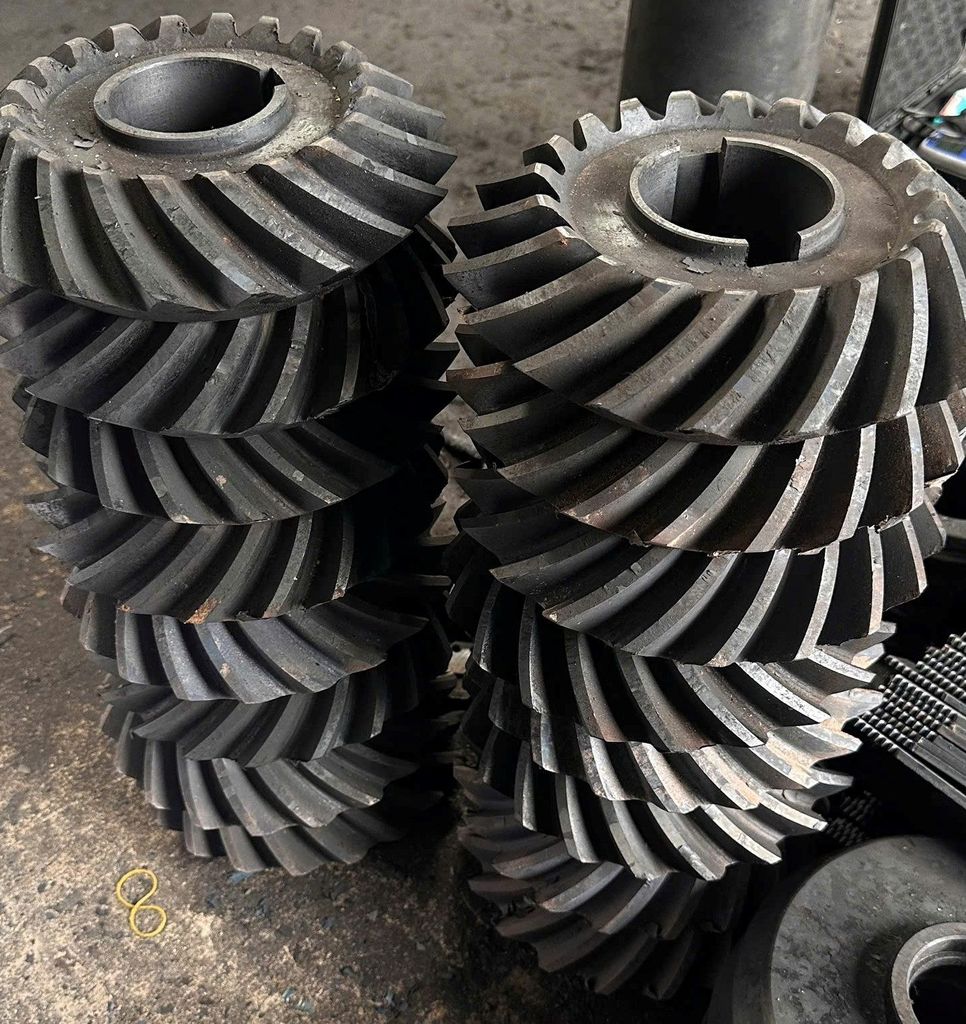

NHIỆT LUYỆN THẤM CACBON CHO BÁNH RĂNG
7
🔥 Mục đích
Bánh răng làm việc trong điều kiện ma sát + tải trọng lặp lại, nên cần:
- Bề mặt rất cứng (58–62 HRC) → chống mài mòn, pitting
- Lõi dẻo dai → chịu tải, chống gãy răng
👉 Thấm cacbon giúp đạt cấu trúc “cứng ngoài – dai trong” tối ưu.
⚙️ Vật liệu sử dụng
- Thép thấm cacbon: 20MnCr5, 20CrMnTi, SCM420
- Hàm lượng C thấp (~0.2%) → lõi dẻo sau nhiệt luyện
🔧 Quy trình công nghệ chuẩn
1. Thấm cacbon
- Nhiệt độ: 900–950°C
- Môi trường: khí (Endogas + CH₄)
- Thời gian: 6–12 giờ
- Chiều sâu lớp thấm: 0.8–1.2 mm
2. Khuếch tán
- 850–900°C
- Làm đều nồng độ cacbon, giảm giòn bề mặt
3. Tôi (Quenching)
- Môi trường: dầu hoặc khí cao áp
- Tạo martensite cứng
4. Ram thấp
- 150–200°C
- Giảm ứng suất, ổn định kích thước
📊 Kết quả đạt được
- Độ cứng bề mặt: 58–62 HRC
- Lõi: 30–40 HRC
- Tăng tuổi thọ bánh răng 3–6 lần
- Giảm mài mòn, giảm tiếng ồn
⚠️ Lưu ý kỹ thuật
- Kiểm soát biến dạng sau tôi (rất quan trọng với bánh răng chính xác)
- Tránh thấm quá sâu → giòn, nứt chân răng
- Gia công tinh (mài răng) sau nhiệt luyện
- Có thể kết hợp shot peening tăng bền mỏi
🚀 Ứng dụng
- Bánh răng hộp số ô tô, xe máy
- Hộp giảm tốc công nghiệp
- Truyền động tải nặng
📞 CÔNG TY CỔ PHẦN NHIỆT LUYỆN MIỀN NAM
Hotline: 0978883773 – 0585988898
Email: Nhietluyenmiennam@gmail.com
Website: Nhietluyenmiennam.vn
#nhietluyen #thamcacbon #banhrang #xulynhiet #thepcongnghiep
