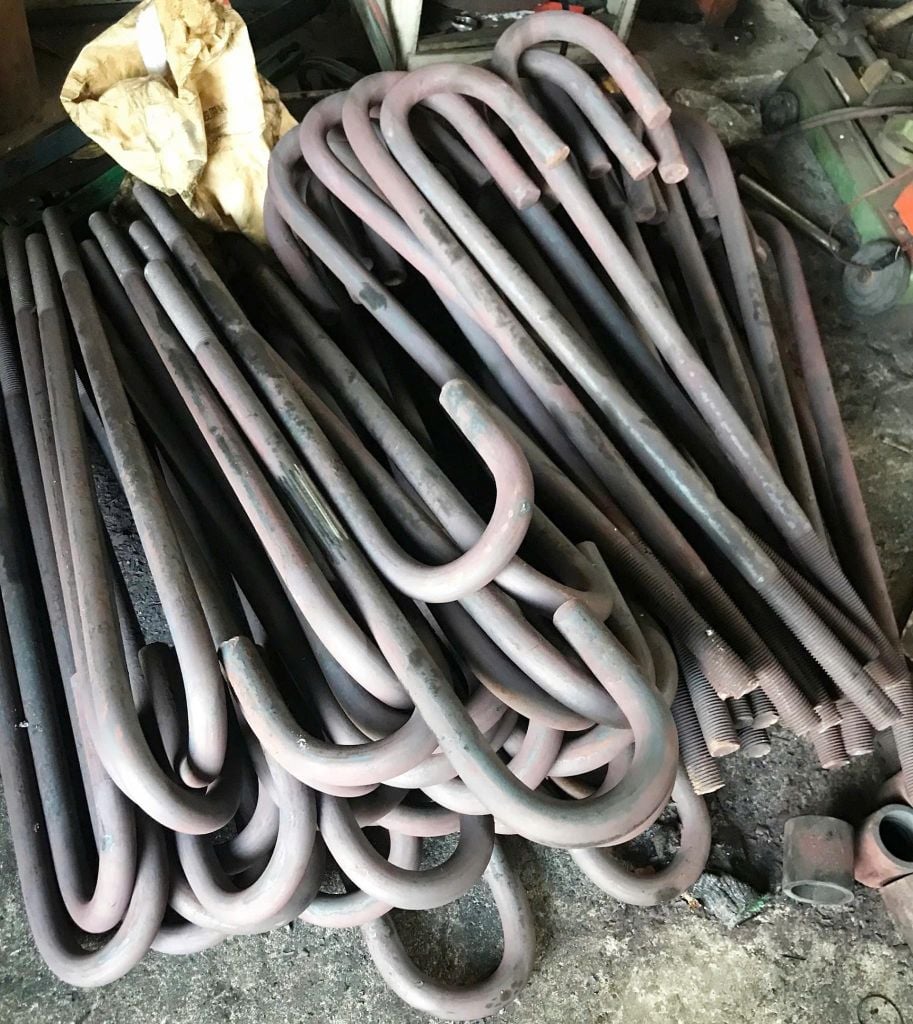

NHIỆT LUYỆN BU LÔNG CƯỜNG ĐỘ CAO 10.9 – 12.9
4
🔩 Mục đích nhiệt luyện
Bu lông cấp bền 10.9 – 12.9 yêu cầu:
- Độ bền kéo rất cao
- Chịu tải siết lớn
- Chống mỏi và chống biến dạng
👉 Vì vậy bắt buộc phải thực hiện quy trình tôi + ram đúng tiêu chuẩn.
⚙️ Vật liệu thường dùng
- SCM435 / SCM440
- 40Cr, 42CrMo
- 35CrMo
👉 Đây là các thép hợp kim có khả năng đạt độ bền cao sau nhiệt luyện.
🔥 Quy trình nhiệt luyện chuẩn
1. Gia nhiệt tôi
- Nhiệt độ: 840–880°C
- Giữ nhiệt đủ thời gian để đồng đều nhiệt
👉 Tạo tổ chức austenite trước khi tôi.
2. Tôi (Quenching)
- Môi trường: dầu
- Làm nguội nhanh tạo martensite
👉 Sau tôi độ cứng tăng mạnh nhưng vật liệu còn giòn.
3. Ram cao
- Nhiệt độ ram:
- 10.9: khoảng 500–560°C
- 12.9: khoảng 400–460°C
👉 Ram giúp cân bằng giữa:
- Độ cứng
- Độ dai
- Độ bền kéo
📊 Cơ tính sau nhiệt luyện
| Cấp bền | Độ bền kéo | Độ cứng |
|---|---|---|
| 10.9 | ≥ 1040 MPa | ~32–39 HRC |
| 12.9 | ≥ 1220 MPa | ~39–44 HRC |
⚠️ Lưu ý kỹ thuật
- Không ram quá thấp → bu lông dễ giòn gãy
- Kiểm soát ren trước và sau nhiệt luyện
- Bu lông dài dễ cong khi tôi
- Cần kiểm tra:
- Độ cứng
- Độ bền kéo
- Khả năng chịu tải
🚀 Ứng dụng
- Kết cấu thép
- Máy công nghiệp
- Ô tô, xe tải
- Khuôn và thiết bị chịu tải nặng
🎯 Kết luận
👉 Bu lông cấp bền 10.9 – 12.9 cần quy trình:
Tôi dầu + ram chính xác
để đạt độ bền cao, chống gãy và đảm bảo an toàn khi làm việc tải lớn.
📞 CÔNG TY CỔ PHẦN NHIỆT LUYỆN MIỀN NAM
Hotline: 0978883773 – 0585988898
Email: Nhietluyenmiennam@gmail.com
Website: Nhietluyenmiennam.vn
#nhietluyen #bulong109 #bulong129 #toiram #SCM440 #xulynhiet
