Khám Phá Quy Trình Nhiệt Luyện Chân Không Thép SKD61 Từ A Đến Z Tại Nhiệt Luyện Miền Nam

Thép SKD61 là một trong những loại thép hợp kim nổi bật, được sử dụng rộng rãi trong nhiều lĩnh vực nhờ vào độ bền cao và khả năng chống mài mòn tuyệt vời. Để tối ưu hóa các tính năng của nó, quy trình nhiệt luyện chân không đóng vai trò quan trọng trong việc nâng cao hiệu suất và chất lượng sản phẩm.

Tại Nhiệt Luyện Miền Nam, công ty đã áp dụng thành công quy trình này để mang lại những sản phẩm thép SKD61 chất lượng cao nhất cho thị trường.

1. Tổng quan về quy trình nhiệt luyện chân không

1.1 Nguyên lý hoạt động

Nhiệt luyện chân không là quá trình gia nhiệt và làm nguội vật liệu trong môi trường không có không khí. Môi trường chân không giúp loại bỏ sự oxy hóa và các phản ứng hóa học không mong muốn xảy ra trên bề mặt vật liệu, từ đó tạo ra những sản phẩm có bề mặt hoàn hảo và tính chất tối ưu.

1.2 Lợi ích của việc sử dụng nhiệt luyện chân không

Quy trình nhiệt luyện chân không mang lại nhiều lợi ích vượt trội cho thép SKD61. Không chỉ giúp cải thiện chất lượng bề mặt, mà còn nâng cao tính chất cơ học của vật liệu, từ đó mở rộng khả năng ứng dụng trong nhiều lĩnh vực khác nhau.

Một trong những lợi ích lớn nhất của nhiệt luyện chân không là chất lượng bề mặt tốt hơn. Môi trường chân không giúp ngăn chặn sự oxy hóa và decacbon hóa, giúp tạo ra bề mặt nhẵn mịn và không có khuyết tật.

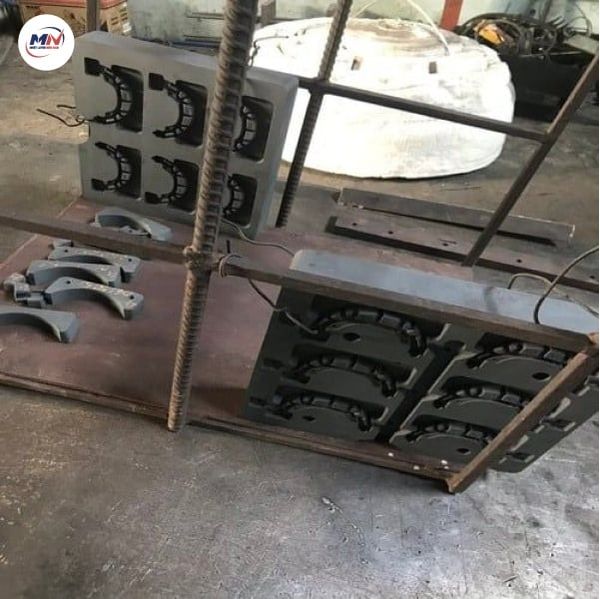

2. Quy trình gia nhiệt trong nhiệt luyện chân không thép SKD61

2.1. Chuẩn bị

Làm sạch chi tiết: Đảm bảo rằng bề mặt của chi tiết thép SKD61 được làm sạch, loại bỏ mọi vết dầu mỡ hoặc tạp chất trước khi đưa vào lò chân không để tránh ảnh hưởng đến quá trình gia nhiệt và cấu trúc bề mặt.

Cài đặt thông số: Xác định và thiết lập các thông số nhiệt luyện phù hợp, bao gồm nhiệt độ gia nhiệt, thời gian giữ nhiệt và tốc độ làm nguội tùy thuộc vào yêu cầu kỹ thuật.

2.2. Gia nhiệt ban đầu

Bắt đầu quá trình gia nhiệt bằng cách tăng nhiệt độ từ từ đến khoảng 500°C - 600°C. Quá trình này giúp loại bỏ ứng suất bên trong của thép và chuẩn bị cho quá trình xử lý nhiệt tiếp theo.

Đảm bảo môi trường chân không được duy trì ổn định để ngăn ngừa sự oxy hóa và các phản ứng hóa học không mong muốn trên bề mặt thép.

2.3. Gia nhiệt đến nhiệt độ austenit hóa

Sau giai đoạn gia nhiệt ban đầu, tiếp tục tăng nhiệt độ đến khoảng 1020°C - 1060°C (đây là nhiệt độ austenit hóa cho thép SKD61, tùy thuộc vào thành phần cụ thể).

Duy trì nhiệt độ này trong thời gian từ 30 phút đến 2 giờ, tùy thuộc vào kích thước và độ dày của chi tiết, để đảm bảo sự austenit hóa hoàn toàn. Quá trình này cho phép cấu trúc tinh thể thép chuyển sang pha austenit.

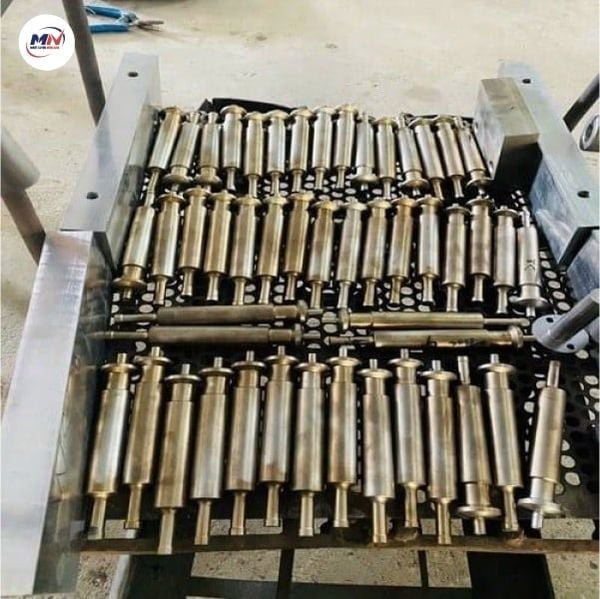

2.4. Làm nguội

Làm nguội nhanh (quenching): Sau khi gia nhiệt, thép SKD61 cần được làm nguội nhanh để giữ được cấu trúc austenit. Trong môi trường chân không, làm nguội thường được thực hiện bằng cách thổi khí trơ (như argon hoặc nitơ) vào lò.

Kiểm soát tốc độ làm nguội: Tốc độ làm nguội phải được điều chỉnh sao cho tránh gây ra biến dạng hoặc nứt trên chi tiết. Tùy theo yêu cầu độ cứng, có thể làm nguội đến nhiệt độ phòng hoặc thấp hơn.

2.5. Tôi (Tempering)

Sau khi làm nguội, thép SKD61 sẽ rất cứng nhưng giòn. Để khử bớt độ giòn và tăng độ bền va đập, cần tiến hành quá trình tôi (tempering).

Gia nhiệt lại thép đến khoảng 500°C - 650°C và giữ nhiệt trong thời gian từ 1 đến 2 giờ (tùy thuộc vào độ cứng mong muốn). Điều này giúp giảm ứng suất và tăng độ dẻo dai của thép mà vẫn duy trì độ cứng cao.

2.6. Làm nguội lần cuối

Sau khi tôi, thép được làm nguội từ từ đến nhiệt độ phòng để tránh ứng suất nhiệt hoặc biến dạng.

Cuối cùng, tiến hành kiểm tra độ cứng, độ bền và các tính chất cơ học khác của thép để đảm bảo đạt yêu cầu.

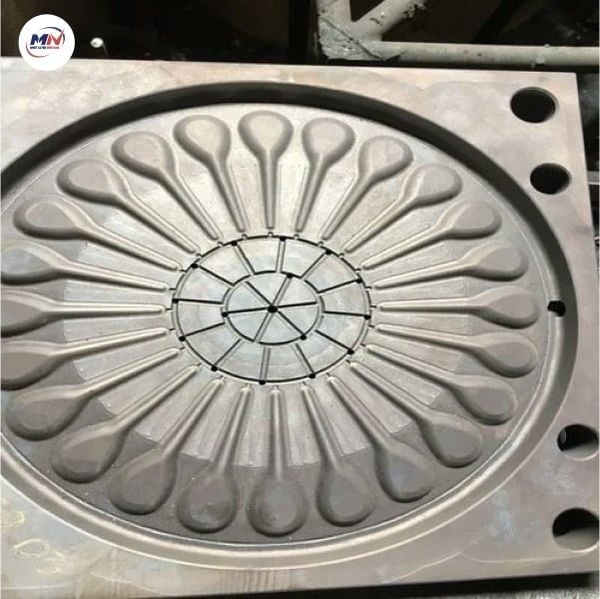

2.7. Hoàn thiện

Sau khi quá trình nhiệt luyện hoàn tất, chi tiết thép có thể cần được gia công bổ sung hoặc xử lý bề mặt nếu cần thiết, tùy thuộc vào ứng dụng cuối cùng.

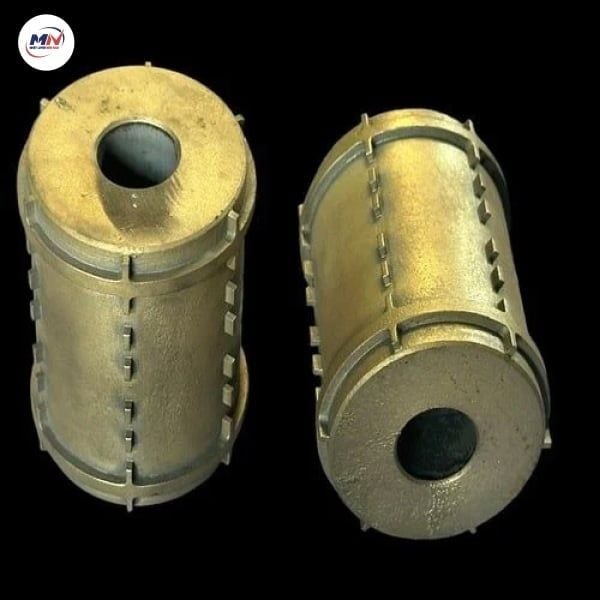

3. Ứng dụng của thép SKD61 sau khi nhiệt luyện

3.1 Công nghiệp ô tô

Trong ngành công nghiệp ô tô, thép SKD61 được sử dụng để sản xuất các bộ phận chịu lực cao như trục khuỷu, bánh răng, thanh truyền,... Những linh kiện này không chỉ yêu cầu độ cứng cao mà còn cần phải đảm bảo độ dẻo để chịu được các lực tác động mạnh.

>>Tham khảo: Thành phần Cacbon có trong thép SS400 bao nhiêu là đủ để đạt chuẩn

3.2 Ngành hàng không

Trong ngành hàng không, thép SKD61 cũng được ưa chuộng nhờ vào khả năng chịu lực và chịu nhiệt tốt. Các bộ phận máy bay, động cơ máy bay cần phải được chế tạo từ vật liệu có độ bền cao để đảm bảo an toàn trong quá trình bay.

3.3 Công nghiệp đóng tàu

Ngành công nghiệp đóng tàu cũng không thể thiếu thép SKD61. Với khả năng chống mài mòn và chịu lực tốt, thép SKD61 là lựa chọn lý tưởng cho các bộ phận chịu lực của tàu biển, giúp tăng cường độ bền và tuổi thọ cho các sản phẩm.

>> Tham khảo: Phương pháp nhiệt luyện SKD11 và những điều cần biết dành cho bạn

Kết luận:

Quy trình nhiệt luyện chân không thép SKD61 tại Nhiệt Luyện Miền Nam không chỉ đảm bảo chất lượng cao cho sản phẩm mà còn giúp tối ưu hóa độ bền, khả năng chịu nhiệt và chống mài mòn của thép. Với công nghệ tiên tiến và đội ngũ chuyên gia giàu kinh nghiệm, Nhiệt Luyện Miền Nam cam kết mang đến dịch vụ nhiệt luyện chuyên nghiệp, đáp ứng đầy đủ yêu cầu khắt khe của ngành công nghiệp hiện đại. Hãy tin tưởng và lựa chọn Nhiệt Luyện Miền Nam để đảm bảo chất lượng thép SKD61 cho mọi ứng dụng kỹ thuật của bạn!
