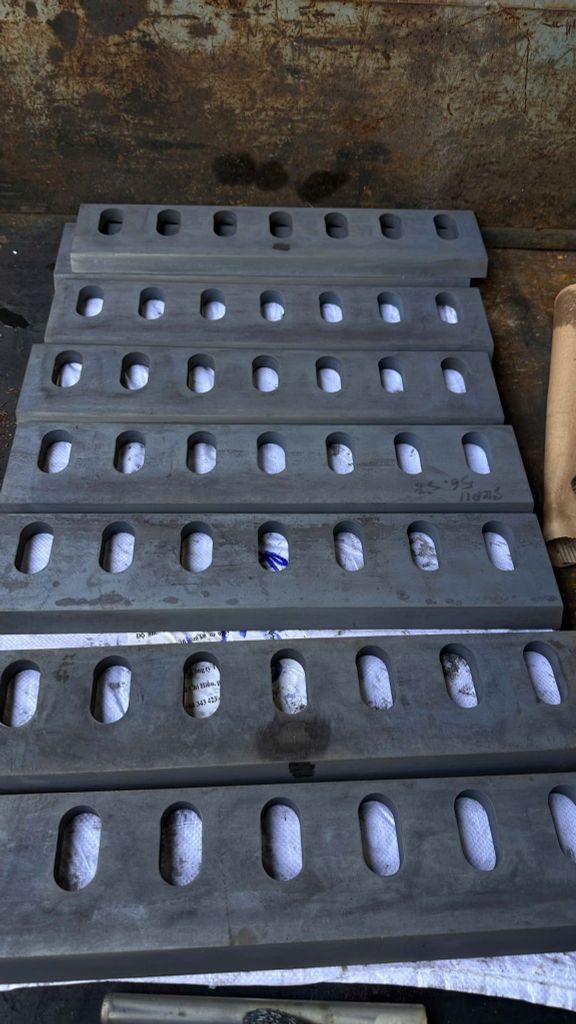

DAO BĂM GỖ NHIỆT LUYỆN THEO QUY TRÌNH NÀO TỐT?
7
🔥 Yêu cầu kỹ thuật của dao băm gỗ
Dao làm việc trong điều kiện va đập + mài mòn cao, nên cần:
- Lưỡi rất cứng (55–60 HRC) → giữ sắc lâu
- Thân dao dai → chống mẻ, gãy
👉 Vì vậy phải chọn quy trình tôi + ram tối ưu, không chỉ tôi cứng đơn thuần.
⚙️ Quy trình nhiệt luyện khuyến nghị
1. Vật liệu phù hợp
- SKD11, D2 (chống mài mòn cao)
- 65Mn, SUP9 (đàn hồi, chịu va đập tốt)
2. Gia nhiệt (Austenit hóa)
- 800–1050°C (tùy mác thép)
- Giữ nhiệt đủ để đồng đều tổ chức
3. Tôi (Quenching)
- Môi trường: dầu hoặc khí
- Mục tiêu: tạo martensite cứng
👉 Độ cứng sau tôi có thể đạt: 58–64 HRC
4. Ram (Tempering)
- 180–300°C
- Ram 1–2 lần
👉 Đưa độ cứng về 55–60 HRC, tăng độ dai, giảm nứt
💡 Quy trình nâng cao (rất khuyến nghị)
✔ Tôi cao tần (tôi bề mặt lưỡi)
- Cứng lưỡi: 58–62 HRC
- Thân vẫn mềm → chống gãy
✔ Nitriding (thấm nitơ)
- Tăng chống mài mòn + chống dính gỗ
- Ít biến dạng
✔ Phủ PVD (TiN, CrN)
- Tăng tuổi thọ dao 2–3 lần
⚠️ Lưu ý quan trọng
- Không tôi quá cứng → dễ mẻ lưỡi
- Kiểm soát biến dạng (dao dài rất dễ cong)
- Mài tinh sau nhiệt luyện để đạt độ sắc
🎯 Kết luận
👉 Quy trình tốt nhất cho dao băm gỗ:
Tôi + ram chuẩn + (tôi bề mặt hoặc xử lý bề mặt nâng cao)
→ Đảm bảo: Cứng – Dai – Bền mài mòn
📞 CÔNG TY CỔ PHẦN NHIỆT LUYỆN MIỀN NAM
Hotline: 0978883773 – 0585988898
Email: Nhietluyenmiennam@gmail.com
Website: Nhietluyenmiennam.vn
#nhietluyen #daobamgo #toiram #thepcongcu #xulynhiet #khiCongnghiep
